狀態監測:

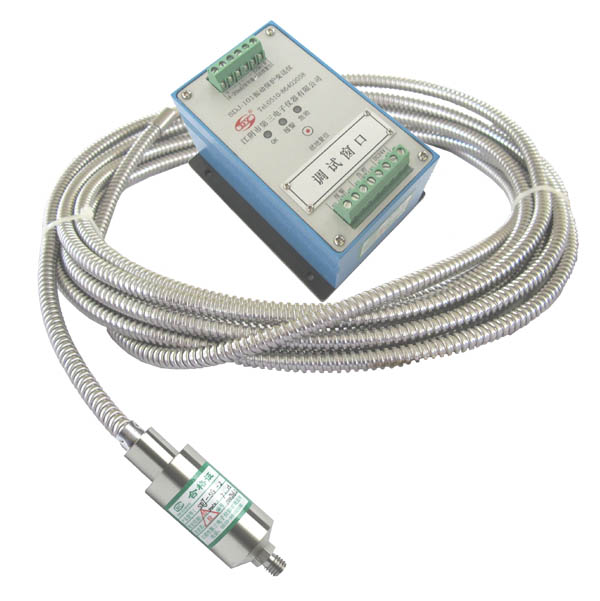

SDJ-101加速度、速度、位移振動保護變送器也稱振動信號變送器，它由1個振動變送器和1個SG-2型振動傳感器組成?？梢员O(jiān)測旋轉機械的絕對振動、如機殼振動、軸瓦振動、機架振動等,并輸出振動的加速度、速度、位移值。 監測由于轉子的不平衡、不對中、機件松動、滾動軸承損壞、齒輪損壞等引起的振動增大。
測量參量：
振動的速度、加速度、位移值。
機組類型：
各種旋轉機械。如風機、壓縮機、電機、泵、齒輪箱、水輪機等。
探頭安裝要求：
只需要在機殼上作一個Φ30mm的平臺，開一M10×1.5深10的螺孔，將探頭固定在螺孔上，無須對變送器內部進行任何操作，方向垂直或水平安裝。
輸出接口：
●具有4～20mA或1～5V有源輸出端子。
●現場發光管顯示變送器運行狀態(儀表工作狀態OK報警Alert、聯鎖Danger）。
●隔離的兩級報警繼電器輸出端子(“ALERT ” 與“DANGER”常閉或常開輸出端子)。
●若需現場顯示可以通過QBJ-3Q數字顯示儀、PLC、DCS顯示振動值。
●適用某種防爆場合。
●原始信號的緩沖輸出，直接連接狀態診斷分析儀(“BUF OUT”輸出端子)。
●24VDC、220VAC或110VAC供電，其中220VAC或110VAC選項，配有隔離電源。
連續的振動監測系統：
SDJ-101為單通道絕對振動保護變送器。
SDJ-101主要用于在線實時測量旋轉機械的絕對振動、輸出振動的速度、加速度、位移等； 可以早期發現報警、危險、保護旋轉機械，使機器的運轉壽命加長，機組的維修周期縮短。旋轉機械的狀態監測的一個重要參量是機器的絕對振動，機器的絕對振動是通過速度、加速度、位移來標識的。
SDJ-101絕對振動保護變送器適合于旋轉滾動軸承的機器的振動監測，其安裝簡單方便、無須任何調整，可以安裝于現場也可以安裝在控制室內，性價比高 。
機器的被測點位置我們一般要求在靠近軸承位置的軸承座上或機殼上。因為轉子的振動通過軸承傳到軸承座上以及附近的機殼上。該位置的振動相對較大，可以比較準確地進行振動監測。
SDJ-101保護變送器在出廠之前已經將各種參量調節、校驗好。只需要將相應的電纜連接上即可，一般無須作任何的調整和校驗。但是SDJ-101保護變送器亦提供給您完整的調節功能,可以調節的參數包括兩級報警點、振動輸出的零點、以及校驗滿量程。打開SDJ-101保護變送器的標牌,您可以調整兩級報警點的大小,4-20mA輸出的零點等，您亦可以校驗儀表的滿量程。具有多通道保護儀的功能，以及靈活多樣化的選項使SDJ-101保護變送器為您的需要量身訂制。
SDJ-101保護變送器可以根據各種不同的現場要求，按照訂貨選項選擇其功能。SDJ-101保護變送器可輸出4-20mA的總振動值，兩級報警，原始信號的緩沖輸出，總振動值可選擇加速度、速度、位移等量值，而且具有不同的滿量程用于選擇。
4-20mA為有源輸出,可以驅動高達750Ω的負載亦即3個以上的負載。連接要求將每個負載串聯在輸出端子上。SDJ-101為3線制的保護變送器，對于變送器，注意系統要求單點接地，亦即4-20mA的負極與電源的負極為同一個“系統地”(COM)。兩級繼電器輸出為完全隔離的干觸點輸出。繼電器為SPDT單刀雙擲型，您可以接常閉或常開端子。繼電器最大負載2A?？梢灾苯舆B接任何PLC或DCS，亦可以控制報警器，機組繼電器等。
為了保證系統的穩定、可靠的監測，SDJ-101保護變送器與速度傳感器的距離越短越好。一般不超過200米。電纜要求為屏蔽的雙芯電纜。SDJ-101系統可以使用于防爆現場。但上位機必須提供隔爆安全電源，要求使用防爆型SG-2F速度傳感器。SDJ101保護變送器可安裝在安全區域或可安裝在ExdIIBT4隔爆箱內。
